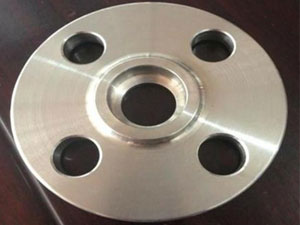

承插焊法兰

　　承插焊法兰是一端与钢管焊接另一端用螺栓连接的的法兰。

　　连接方式：法兰螺母，螺栓连接。

　　生产工艺：专业整体锻打，锻压制造等

　　加工方式：高精度数控车床车削，普通车床精车，氩弧焊等加工。

　　应用范围：锅炉压力容器、石油、化工、造船、制药、治金、机械、食品等行业。

　　承插焊法兰Socket Welding Flange

　　密封面形式：突面(RF)、凹凸面(MFM)、榫槽面(TG)、环连接面(RJ)

　　欧洲公称压力：PN1.0MPa、PN1.6MPa、PN2.5MPa、PN4.0MPa、PN6.3MPa、PN10.0MPa 通径范围：DN10-DN50

　　美洲公称压力：150LB、300LB、600LB、900LB、1500LB

　　通径范围：DN10-DN80

　　材质：碳钢、不锈钢、合金钢

　　制造标准：ANSI B16.5、GB/T9117.1-2000—GB/T9117.4-200、HG20592-2009(PN系列)\HG20615-2009(Calss系列)

　　承插焊法兰的基本形状与带颈平焊法兰相同，在法兰的内孔上开有一段承孔，管子插入承孔内焊住，在法兰背面焊一圈焊缝。

　　由于法兰与管子间存在空隙，有时易产生腐蚀，若里面再焊上一道缝就可避免这种腐蚀。内外两面焊接的承插焊法兰，其疲劳强度比平焊法兰大50 %而静强度相同。

　　使用这种法兰时.其内径需与管子内径一致。承插焊法兰仅适用于公称通径DN80以下口径的管道上。
