焊接法兰

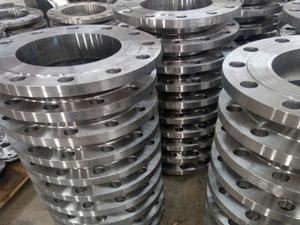

图示-(焊接法兰)图片
焊接法兰是管子与管子相互连接的零件，连接于管端。焊接法兰上有孔眼，螺栓使两法兰紧连。间用衬垫密封。焊接法兰是一种盘状零件，在管道工程中最为常见。
焊接法兰是管子与管子相互连接的零件，连接于管端。焊接法兰上有孔眼，螺栓使两法兰紧连。间用衬垫密封。焊接法兰是一种盘状零件，在管道工程中最为常见。
焊接法兰(flange)连接就是把两个管道、管件或器材，先各自固定在一个焊接上，两个焊接之间，加上法兰垫，用螺栓紧固在一起，完成了连接。焊接是高压管道施工的重要连接方式。焊接法兰连接使用方便，能够承受较大的压力。 焊接法兰被广泛应用于石油、化工、天然气、电站、冶金管道等领域。
法兰对焊执行标准：
化工部标准：HG20595 HG20617
国家标准：GB/T9115-2000
机械部标准：JB/T82-94 JB/T82-59
船用标准：GB10746-89 CB/T47-1999
手工电焊设备一套，手柄式角磨机一台，电动气锤一把，平面尺一把
1.检查调试设备，确保设备正常运转;
2.准备φ4.0J506焊条最好在300℃-350℃烘干一小时
1、组装把椎体和大法兰按图纸要求组装在一起,再平均把大法兰分成8等份。
2、焊接由于法兰较厚,坡口较大,图1,因此采用分段对称、多层焊接。
要求焊缝强度至少达到母材强度。焊缝表面平整光滑.无烧穿、焊漏、夹渣、咬边、未焊满等缺陷.余高小于2mm。无气孔、夹渣等缺陷.
1、打底时一定使用J506焊条手工堆焊，并采用小电流焊接。严格按照焊接工艺焊接。
2、再每焊接完一个位置，都要用水平尺卡一下法兰平面的变形量。
3、一边焊接一边用气锤锤击焊缝，以达到消除应力的作用。
